جک پارکینگی فادینی مدل نوپی66

درب اتوماتیک هیدرولیک فادینی ایتالیا مدل نوپی 66

  • مناسب برای درب های دولنگه با حداکثر طول هرلنگه 2 متر و وزن هر لنگه 200 کیلو
  • بهرمند از موتور هیدرولیک پیشرفته
  • دارای کلید خلاص کن دستی در مواقع اضطراری
  • قابلیت اطمینان بالا ، ایمن ، زییا و بدون صدا
  • قاب محافظ از آلومینیوم آنادایز شده

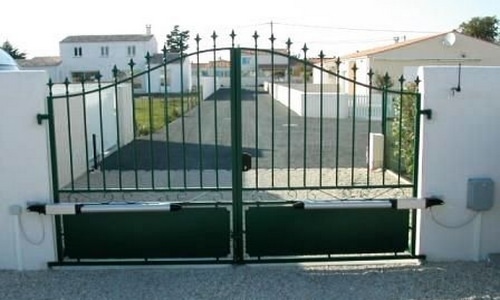

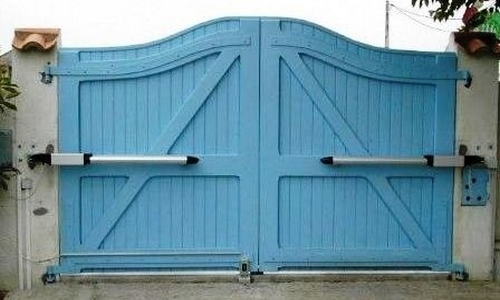

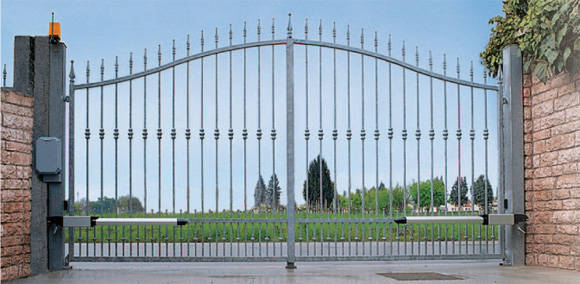

سیستم هیدرولیکی

درب اتوماتیک فادینی مدل نوپی66 "NUPI66" با وجود زیبایی منحصر به فرد شامل دو عدد بازوی هیدرولیکی با پوشش آلومینیومی آنادایز شده بوده که در قسمت ابتدایی به براکتی U  شکل متصل و با تغییر طول پیستون هیدرولیک درب باز و بسته می شود و حرکتی روان و مطمئنی را تضمین می نماید.

مرکز کنترل پیشرفته

مرکز کنترل سیستم درب اتوماتیک فادینی مدل نوپی66 "” NUPI66 الپرو 7 بوده که دارای طراحی کامل و عملکردی بی نقص می باشد. این مرکز بوسیله ریسیور تعبیه شده،عملکرد ریموت ها را کنترل می نماید.

خلاص کن دستی در مواقع اضطراری

در سیستم درب دولنگه فادینی مدل نوپی66 "NUPI66" خلاص کنی قرار دارد که به راحتی توسط کلید مخصوصی دستگاه را از حالت اتوماتیک به حالت دستی تبدیل می نماید.



پلیت های مقاوم

پلیت های سیستم درب بازویی نوپی66 "NUPI66" از نوع پلیت های بسیار مقاوم و ضد زنگ بوده و در هرشرایطی مقاوم می باشد.

فلاشر مدرن

فلاشر درب اتوماتیک نوپی66 “NUPI66”  از نوعی پلاستیک شفاف و مقاوم در برابر ضربات احتمالی ساخته شده که مانند بقیه اجزای سیستم از طراحی و کیفیت بالایی برخوردار می باشد.

بسته بندی استاندارد

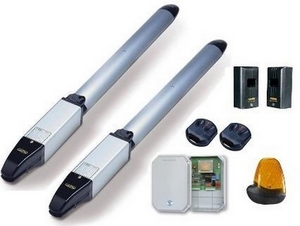

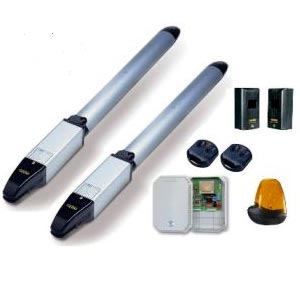

سیستم درب اتوماتیک پارکینگی نوپی66 "NUPI66" ​از پرفروشترین مدل ارائه شده توسط شرکت فادینی بوده و دارای بسته بندی محکم و با کیفیتی می باشد که داخل بسته بندی قطعاتی شامل دوعدد بازوی هیدرولیکی،دو عدد کاور محافظ آلومینیومی ، مرکز کنترل ،فلاشر و آنتن ،ریسیور ،ریموت ،پلیت ها و قطعات فلزی نصب قرار دارد.


جهت خرید جک پارکینگی فادینی مدل نوپی 66 و دریافت قیمت جک فادینی ، قیمت جک درب fadini ، قیمت جک بازویی فادینی ، جک دروازه فادینی ، قیمت جک درب پارکینگ فادینی ، لیست قیمت جک برقی فادینی ، قیمت درب پارکینگ فادینی ، قیمت جک پارکینگی فادینی ، قیمت جک درب اتوماتیک فادینی ، قیمت درب بازکن فادینی ، فروش جک فادینی ، شرکت فادینی ، قیمت انواع جک فادینی ، جک دروازه ایتالیایی ، قیمت محصولات فادینی ، درب های اتوماتیک فادینی ، درب بازکن اتوماتیک فادینی ، قیمت درب کنترلی فادینی ، قیمت درب برقی فادینی ، نمایندگی جک فادینی ، جک fadini مدل nupi66 ، قیمت فروش جک فادینی مدل نوپی 66 با کارشناسان ما در آریاک در تماس حاصل فرمایید.


کاتالوگ جک فادینی ، دانلود کاتالوگ فادینی ، آموزش نصب جک فادینی ، راهنمای نصب جک فادینی ، کاتالوگ فارسی نصب جک فادینی ، راهنمای نصب جک fadini ، نصب جک برقی فادینی ، دفترچه راهنمای جک فادینی ، طریقه نصب جک فادینی مدل نوپی 66 ، کاتالوگ نصب جک فادینی ، دفترچه نصب جک فادینی ،کاتالوگ جک nupi66

Nupi66 fadini Installation

راهنمای نصب جک فادینی مدل نوپی 66 شرکت آریاک در

نصب مکانیکی جک فادینی :

 نصب سرجک فادینی نوپی 66 :

- جهت اتصالات برقی موتور فادینی ، مرکز کنترل فادینی و چراغ چشمک زن فادینی از کابل با سطح مقطع 1/5 میلیمتر مربع استفاده نمایید .

- جهت اتصالات چشم الکترونیک فادینی ، کلید دستی فادینی و لوازم جانبی دیگر از سیم با سطح مقطع 1 میلیمتر مربع استفاده نمایید .

- کلیه اتصالات برقی مطابق با شکل 10 می بایست انجام پذیرد .

- ترمینال های 19 و 20 برای اتصال منبع تغذیه 230 ولت، 50 هرتز می باشد .دقت نمایید فاز و نول در محل صحیح نصب گردند .چراغ شماره 1 ( L1 ) نشان دهنده ولتاژ سیستم می باشد .

- فیوز مینیاتوری 0/03 آمپر بین برق اصلی و مرکز کنترل فادینی نصب گردد .

- در صورتی که چشم الکترونیک فادینی استفاده نشود ، ترمینال های 1 و 2 جامپر شود .

- در صورتی که کلید دستی فادینی یا پوش باتون استفاده نشود ، ترمینال های 3 و 6 جامپر شود .

توجه :

در صورت استفاده از لوازم اضافی مانند چراغ ، CCTV و غیره برای جلوگیری از صدمه زدن به مرکز میکروپروسسور از رله های مناسب استفاده نمایید .

منطق کار :

مرکز کنترل Elpro7 فادینی جهت سهولت در نصب و راه اندازی اولیه با زمان های کارکرد از پیش تنظیم شده ارائه می گردد . زمان کارکرد تقریبا 20 ثانیه در نظر گرفته شده است .

زمان های تاخیر درب :

تاخیر باز شدن لنگه دوم : 2 ثانیه

تاخیر بسته شدن لنگه اول : 6 ثانیه

زمان باز ماندن درب ها در حالت اتوماتیک : 15 ثانیه

پس از اطمینان از کارکرد صحیح سیستم ، زمان های کارکرد جدید بنابر نیاز استفاده کننده یا محدودیت های نصب قابل برنامه ریزی می باشند .

عملکرد مرکز کنترل Elpro7 فادینی بوسیله دیپ سوییچ های مربوطه ، قبل و بعد از تنظیم زمان کارکرد قابل اجرا می باشند .

راه اندازی برد الکترونیکی فادینی نوپی 66 :

نمای شماتیک برد کنترل فادینی در شکل زیر نمایش داده شده است .

کانکتورهای مرکز کنترل فادینی نوپی 66 :

شماره ترمینال کاربرد
1 و 2 ورودی فرمان چشم الکترونیک
3 و 4 و 5 و 6 3= مشترک فرمان / 4=باز / 5=بسته / 6=ایست ( توقف)
7 فرمان رادیو ریسیور
8 اندیکاتور لامپ 24 ولت ماکزیمم 3 وات
9 و 10 خروجی برق 24 ولت برای چشم الکترونیک و لوازم جانبی حداکثر تا 500 میلی آمپر
11 و 12 و 13 موتور شماره 1  ( 11 مشترک موتور com )
14 و 15 و 16 موتور شماره 2  ( 14 مشترک موتور come )
17 و 18 فلاشر 230 ولت با یک عدد لامپ 25 وات
19 و 20 برق ورودی   فاز =20 / نول 19

توضیح : در صورت نصب قفل برقی بین ترمینال شماره 10 و 11 مربوط به قفل برقی می باشد . خروجی ولتاژ 12 ولت

وضعیت نشانگرهای LED :

L1 : برق ورودی 230 ولت - 50 هرتز ( روشن ) .

L2 : چشم الکترونیک ، در صورت وجود مانع ، Led خاموش می شود .

L3 : باز ، در هنگام ارسال پالس Open روشن می شود .

L4 : بسته ، در هنگام ارسال پالس Close روشن می شود .

L5 : ایست ، هنگام ارسال پالس Stop خاموش می شود .

L6 : گیرنده رادیویی ، هنگام ارسال پالس بوسیله ریموت کنترل فادینی روشن می شود .

L7 : وضعیت درب و Led مربوط به برنامه ریزی دستگاه .

هنگامی که درب در حالت بسته می باشد ، وضعیت Led به صورت زیر باید باشد :

L1 : روشن   L2 : روشن

L3 : خاموش   L4 : خاموش

L5 : روشن   L6 : خاموش

وضعیت دیپ سوییچ ها :

دیپ سوییچ 1=ON : در صورت وجود مانع هنگام باز شدن ، چشم الکترونیک فادینی فعال می گردد .

دیپ سوییچ 2=ON : عملکرد گیرنده رادیویی ، هنگام باز شدن ، عمل معکوس انجام نمی گیرد .

دیپ سوییچ 3=ON : بسته شدن اتوماتیک

دیپ سوییچ 4=ON : فعال شدن پیش چشمک زن

دیپ سوییچ 5=ON : عملکرد Step by step

دیپ سوییچ 6=ON : حذف تاخیر در باز شدن

دیپ سوییچ 7=ON : فشار مضاعف بر روی درب پس از بسته شدن

دیپ سوییچ 8=ON : عملکرد سیستم برای عبور پیاده

نشانگر 24 ولت - 3 وات

LED روشن : درب باز است .

LED خاموش : درب بسته است .

چشمک زن سریع : درب در حال بسته شدن

چشمک زدن آهسته : درب در حال باز شدن

باز شدن درب برای عبور پیاده ( موتور M1 )

باز شدن قسمی درب برای عبور پیاده فقط در زمانی که درب بسته است پس از ارسال پالس OPEN مجاز می باشد .

  • اولین پالس ، موتور M1 ( لنگه اول ) فعال می گردد
  • دومین پالس ، موتور M2 فعال می گردد

​کنترل تنظیم نیرو :

جهت جلوگیری از وارد آوردن خسارت و دستیابی به راندمان مناسب ، تنظیم نیرو باید از حداقل شروع شده و با افزایش تدریجی به سطح مطلوب ( از نظر باز و بسته شدن ) دست یابیم .

تنظیم نیرو برای درب های سبک :

برای درب های سبک ( چوبی ، pvc ، آلومینیومی و...) خازن 8 میکروفاراد باید استفاده گردد و تنظیم نیرو از پایین ترین سطح شروع شود .

نحوه برنامه ریزی سیستم :

  • از بسته بودن درب مطمئن شوید
  • دقت نمایید درب در هنگام باز و بسته شدن به صورت مکانیکی بایستد

برنامه ریزی زمان کارکرد سیستم :

برنامه ریزی مرکز کنترل Elpro7PR بسیار آسان بوده و به دو طریق انجام پذیر می باشد :

1. بوسیله دکمه P در مرکز کنترل فادینی

2. بوسیله ریموت کنترل فادینی

راه اندازی سیستم جهت تنظیم زمان کارکرد :

درب را بسته نگاه داشته و بوسیله ریموت و یا دکمه p به سیستم پالس ارسال نمایید . منتظر اتمام یک سیکل کامل یعنی باز شدن / ایست / بسته شدن بمانید .

توجه :

به منظور جلوگیری از تنظیم اشتباه زمان کارکرد سیستم ، بعضی زمان های از پیش تنظیم شده در حافظه سیستم موجود می باشد .

- حداکثر زمان کارکرد موتور  50S : M1,M2

- حداکثر زمان باز ماندن درب در حالت اتوماتیک : 90S

1.در هنگام انجام تنظیمات سیستم ، هیچ عملکرد دیگری فعال نمی گردد ، چشم الکترونیک ، دکمه Stop از مدار خارج می شوند .

2.در صورتیکه در حین انجام تنظیمات وقفه ای حاصل گردد ( مانند قطع برق اصلی ) ، زمان های تنظیم شده قبلی در حافظه باقی می ماند .

3.معمولا ( به غیر از حالت برنامه ریزی ) عملکرد دکمه P همانند ریموت کنترل می باشد امکان آزمایش سیستم بوسیله ارسال پالس وجود دارد .

مراحل برنامه ریزی :

1. برق مرکز کنترل را با خارج نمودن فیوز سفید 24 ولت - 2 آمپر که در سمت راست بالای مرکز کنترل قرار دارد قطع نمایید .

2. دکمه P را نگه داشته و فیوز 24 ولت را مجدداً در جای خود قرار دهید .

3. پس از روشن شدن LED L7  دکمه P را رها کنید ، L7 پنج بار فلاش زده و چراغ چشمک زن روشن می شود . اکنون وارد برنامه " تنظیم زمان کارکرد " شده اید .

دقت : در این مرحله به دو طریق برای تنظیم زمان می توان عمل نمود ، بوسیله دکمه P یا بوسیله ریموت کنترل . انتخاب دوم این امکان را می دهد که بتوانیم در حین تنظیم ، عملکرد درب را نیز مشاهده نماییم .

4. با ارسال اولین پالس ، موتور 1 شروع به کار می کند ( لنگه اول باز می شود ) .

دقت : زمان تأخیر باز شدن لنگه دوم در این مرحله به حافظه سیستم داده می شود ( دیپ سوئیچ 6 OFF ) و با ارسال پالس پنجم ، زمان تأخیر مشخص می شود .

5. با ارسال پالس ، موتور 2 شروع به کار می کند ( لنگه دوم باز می شود ) .

6. پس از باز شدن کامل لنگه اول و اسیتادن مکانیک ، با ارسال یک پالس موتور 1 خاموش می شود .

7. پس از باز شدن کامل لنگه دوم و ایستادن مکانیک ، با ارسال یک پالس موتور 2 خاموش می شود .

دقت : در صورتی که مرکز کنترل را در حالت اتوماتیک قرار داده باشیم ( دیپ سوئیچ 3 ON ) با ارسال پالس بعدی ، زمان تاخیر را مشخص می کند .

8. با ارسال پالس ، موتور 2 شروع به کار می کند ( لنگه دوم بسته می شود ) .

دقت : زمان تأخیر بسته شدن لنگه اول ، در این مرحله به حافظه سیستم داده می شود . ارسال پالس بعدی ، زمان تأخیر را مشخص می کند .

9. با ارسال پالس ، موتور 1 شروع به کار می کند ( لنگه اول بسته می شود ) .

10. پس از بسته شدن کامل لنگه دوم و ایستادن مکانیک ، با ارسال یک پالس موتور 2 خاموش می شود . برای اطمینان از بسته شدن کامل درب ، پیشنهاد می گردد پس از ایست کامل ، 3 تا 4 ثانیه موتور بیشتر کار کند .

11. پس از بسته شدن کامل لنگه دوم و ایستادن مکانیک ، با ارسال یک پالس موتور 1 خاموش می شود . برای اطمینان از بسته شدن کامل درب ، پیشنهاد می گردد پس از ایست کامل ، 3 تا 4 ثانیه موتور بیشتر کار کند .

پس از تکمیل برنامه ریزی زمان کارکرد سیستم ، می توان منطق های مختلف را به وسیله دیپ سوییچ های مرکز کنترل فادینی تنظیم نمود .
