Beta Sectional Installation

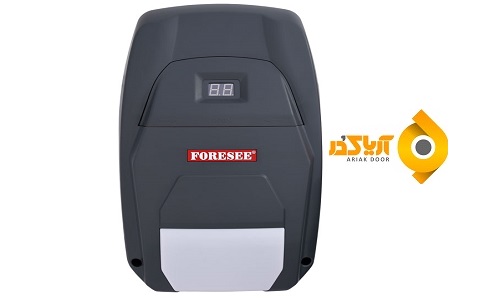

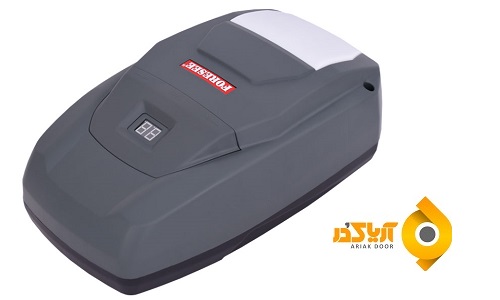

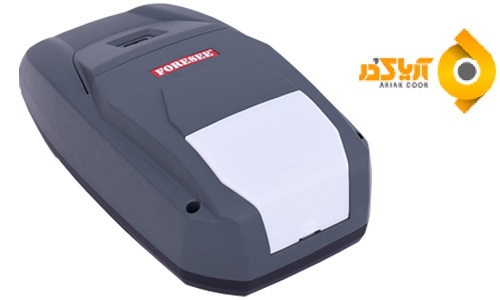

راهنمای نصب موتور زیر سقفی بتا مدل F390G شرکت آریاک در

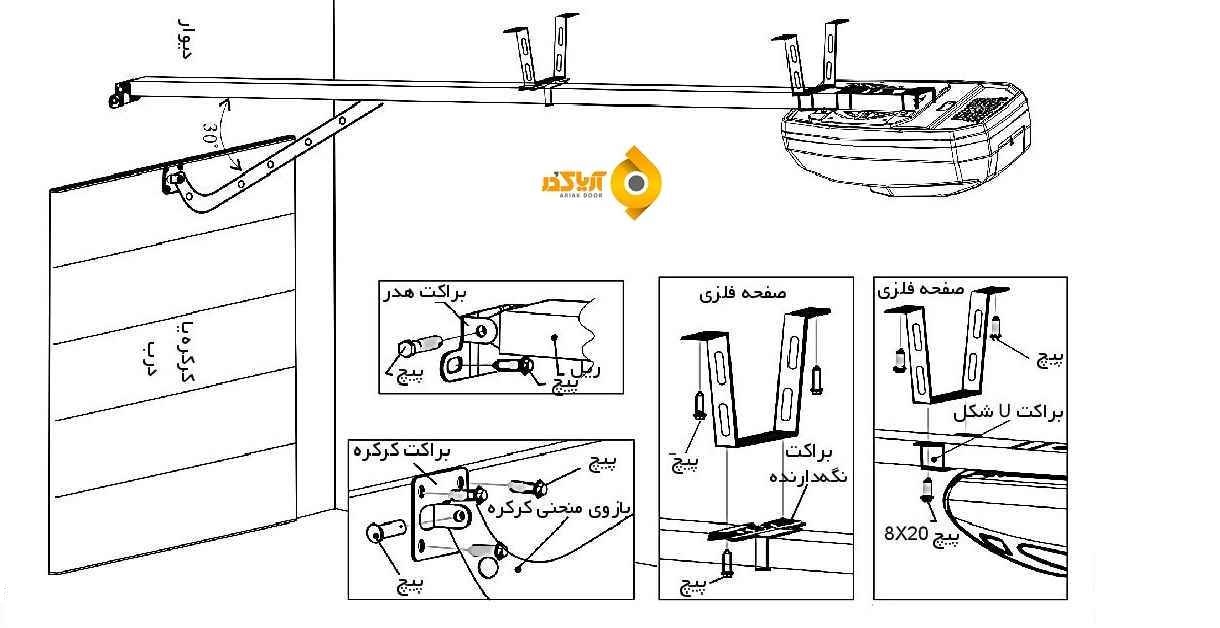

نصب مکانیکی جک زیر سقفی بتا  :

نکات ایمنی قبل از نصب زیر سقفی بتا :

• قبل از شروع به نصب تمامی تجهیزات که نیازی به آن نیست را خاموش و لوازمی که برای نصب غیر ضروری هستند را جدا کرده و بردارید .
• قسمت خلاص کن دستی را در ارتفاع کمتر از 1.8 متر نصب کنید .
• در مکان های حساس و مهم حتما برچسب هشدار نصب کنید .
• پس از نصب از عملکرد صحیح دستگاه اطمینان حاصل کنید .
• سیستم تشخیص مانع دستگاه را بررسی و از صحت عملکرد آن اطمینان حاصل کنید . در هنگام بسته شدن  ، اگر کرکره با مانعی برخورد داشته باشد جهت حرکت کرکره معکوس خواهد شد .
• دستگاه باید حداقل در ارتفاع 2.5 متری از سطح زمین نصب گردد .

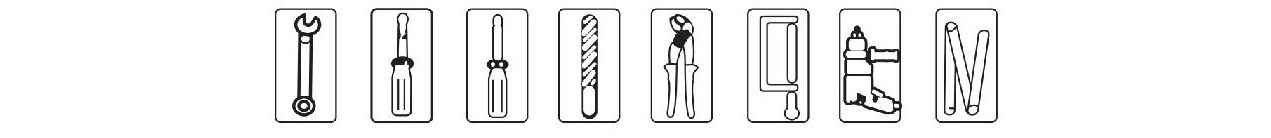

لوازم مورد نیاز برای نصب موتور زیر سقفی بتا :

نحوه اتصال دستگاه به ریل جک زیر سقفی بتا :

1. حالت استاندارد ؛

2. حالت خاص ؛

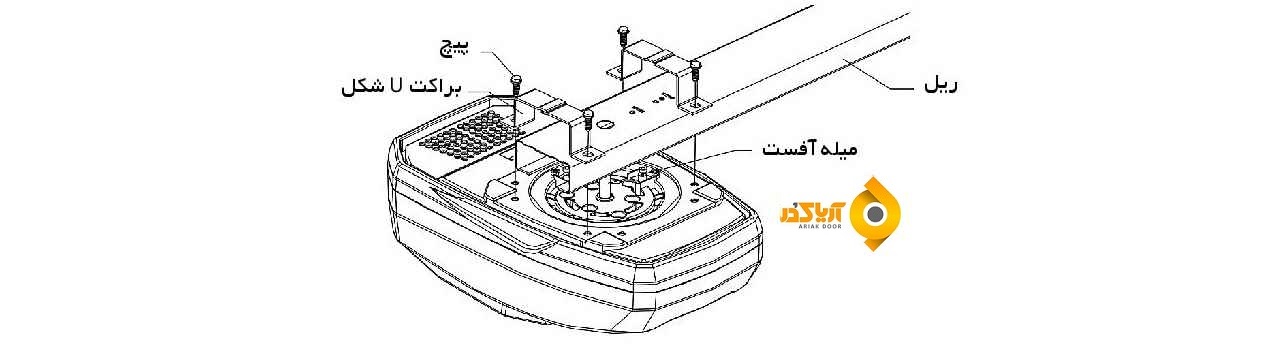

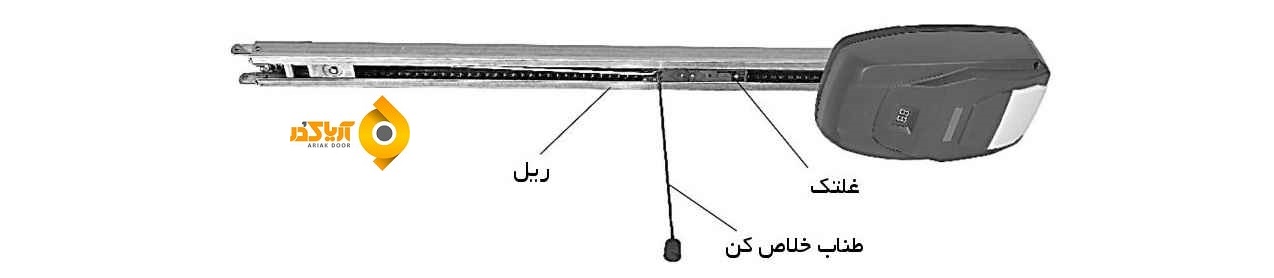

نحوه ثابت کردن دستگاه به ریل :

باز کردن درب به صورت دستی :

1. در زمان قطع برق ؛ اگر کرکره بسته است طناب خلاص کن رو بکشید تا کلاچ خلاص شود . بدین ترتیب به راحتی می توان کرکره را باز نمود .

2. اگر کرکره باز است ، طناب خلاص کن را یکبار بکشید . با انجام این کار کرکره به راحتی رو به پایین حرکت کرده و بسته خواهد شد .

با ارسال فرمان از طریق ریموت یا شستی تحریک دست ، کلاچ به حالت خود برگشته و سیستم مجدد به حالت عملکرد اتوماتیک باز خواهد گشت .

پنل برنامه ریزی درب زیر سقفی بتا :

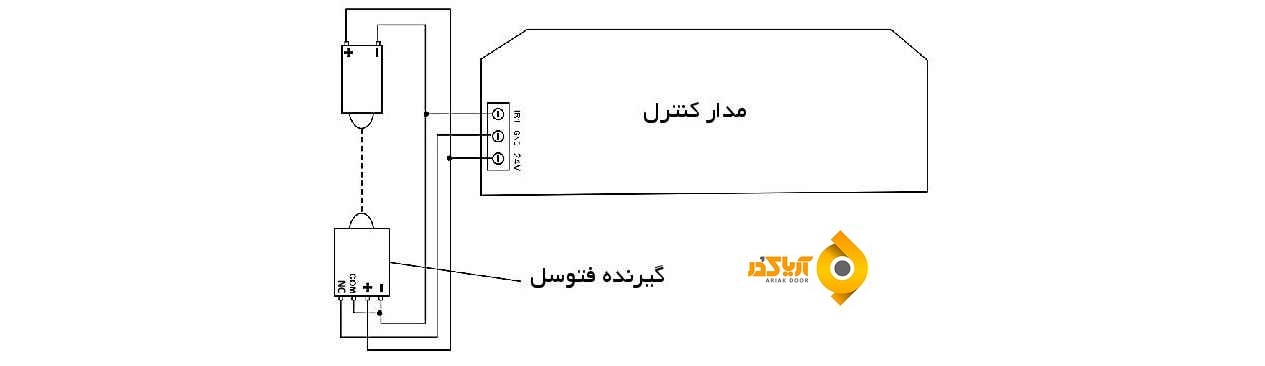

نحوه اتصال فتوسل بتا ( چشم الکترونیکی بتا ) :

• اگر کرکره باز یا بسته باشد و فتوسل بتا دچار اختلال شود ( خرابی ، قطعی سیم و ...) کرکره حرکتی نخواهد کرد .
• چنانچه درب در حال باز شدن باشد و فوتوسل بتا دچار اختلال شود ، کرکره توقف کرده و حرکتی نخواهد کرد .
• چنانچه درب در حال بسته شدن باشد و فتوسل بتا دچار اختلال شود ، جهت حرکت کرکره معکوس خواهد شد .

​برنامه ریزی دستگاه زیر سقفی بتا :

درب را به آرامی حرکت دهید تا غلتک درگیر شود و دستگاه بتواند کرکره را کنترل کند . پس از وصل کردن تغذیه دستگاه ، لامپ روشنایی روشن شده دستگاه یک بوق زده و نمایشگر عدد 0 را نشان خواهد داد .

توجه : اگر دستور العمل به درستی انجام نشود ، دستگاه برنامه ریزی را به صورت اتوماتیک حذف خواهد کرد . اگر در برنامه ریزی اشتباهی اشتباهی صورت گرفت ، با خاموش و روشن کردن دستگاه می توان تنظیمات را ریست کرده و مجدد برنامه ریزی انجام شود .

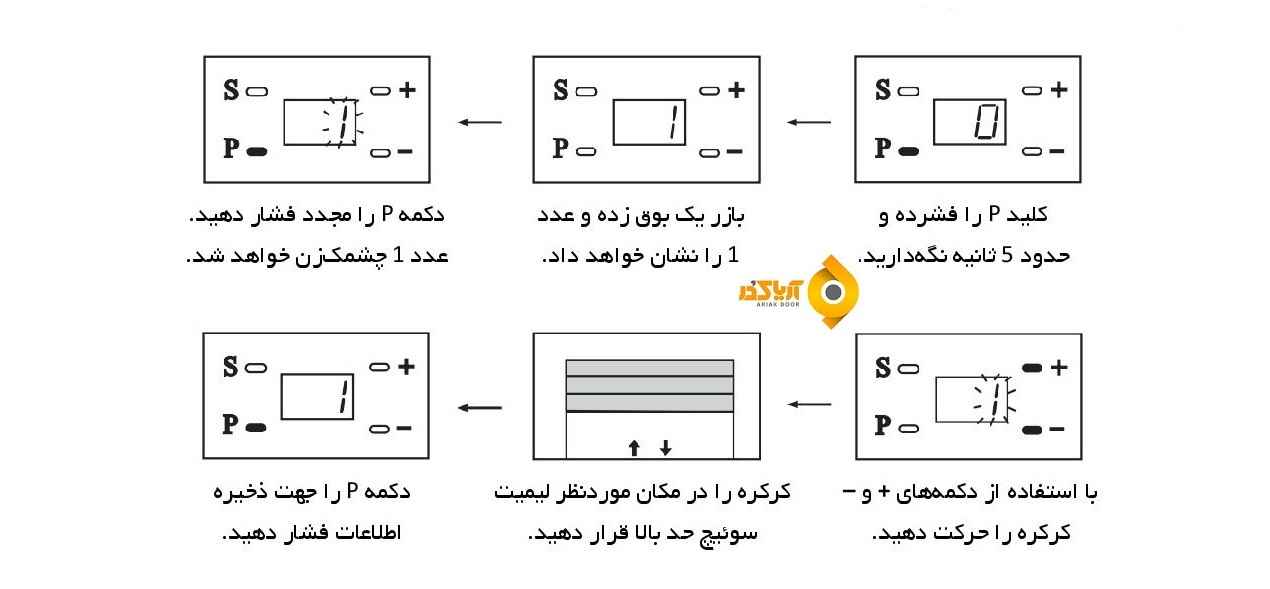

تنطیم لیمیت سوییچ حد بازشو :

توجه :

• حتما باید در ابتدا لیمیت سوییچ حد بالا تنظیم شود .
• اگر با استفاده از منوی شماره 1 لیمیت سوییچ حد بسته شو تنظیم شود ، در زمان عملکرد دستگاه هیچ عکس العملی نشان نخواهد داد .

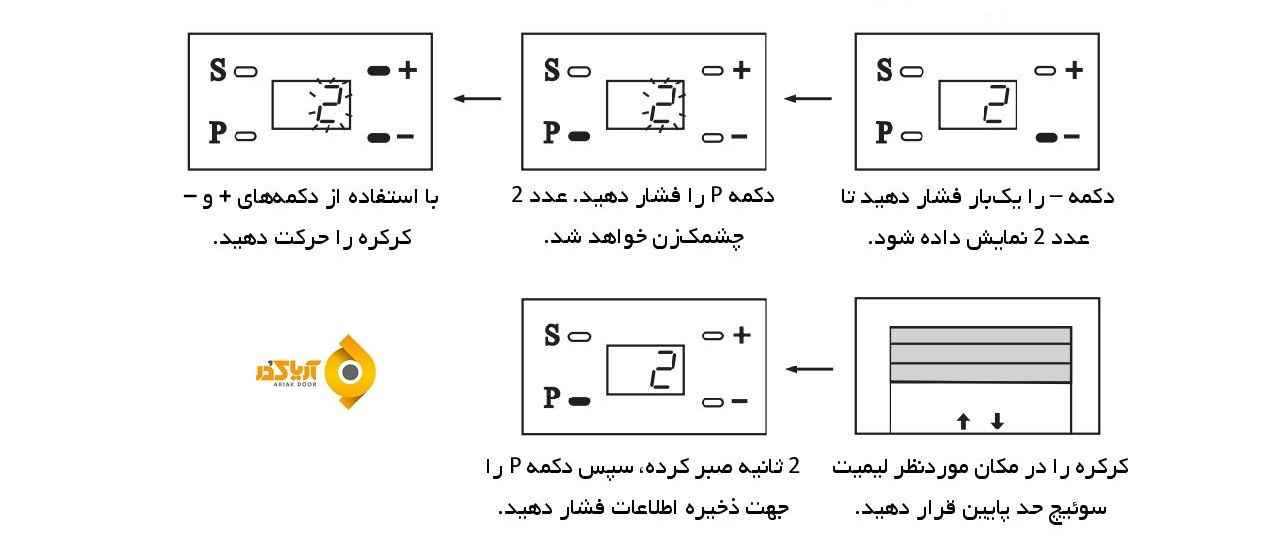

تنظیم لیمیت سوییچ حد بسته شو :

تنظیم زمان عملکرد جک سکشنال بتا :

توجه :

پس از انجام تنظیمات فوق با کمک منوهای 1و 2 و 3 می توان مرحله آخر را انجام داد تا تنظیمات کاملا ذخیره شده ، از منوی برنامه ریزی بیرون آمده و دستگاه آماده استفاده می شود .

تنظیم قدرت موتور و تشخیص مانع :

در حالت پیش فرض ، مقدار مناسب برای منوی 4 ، تنظیم شده است و تغییر این مقدار به وسیله کاربر توصیه نمی شود .

توجه :

اگر مقدار Force کم باشد و قسمت مکانیکی درب به درستی تراز نباشد ، حرکت کرکره تحت تاثیر آن قرار گرفته و به درستی کار نخواهد کرد .

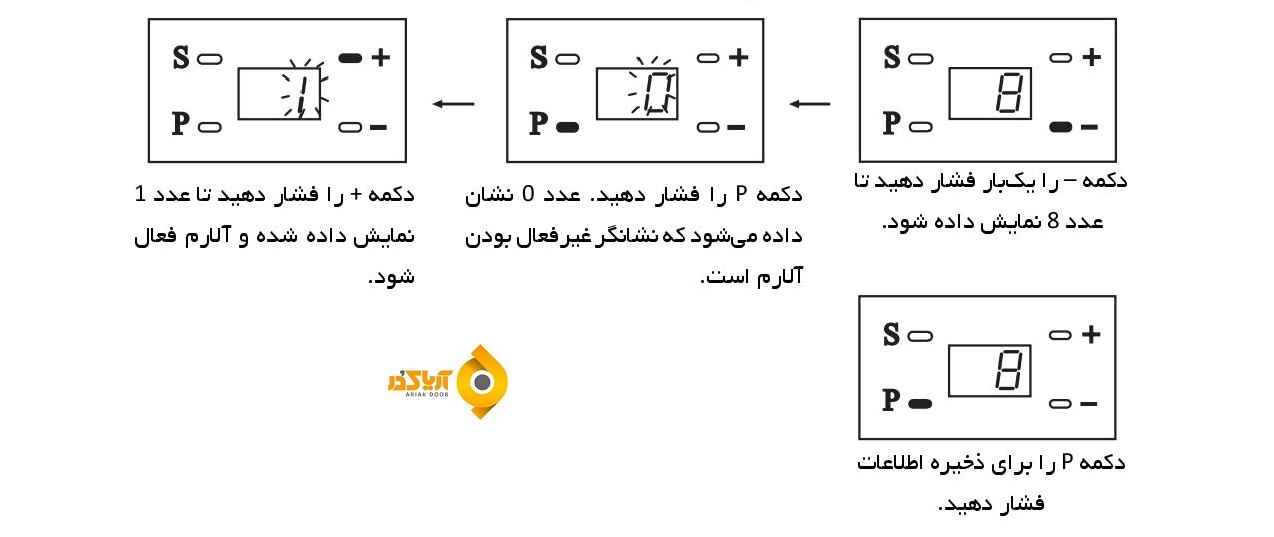

تنظیم آلارم :

نکات :

1. در حالت پیش فرض آلارم دستگاه غیر فعال است .

2. در صورتی که آلارم دستگاه فعال شود ، با باز ماندن درب به مدت 10 دقیقه آلارم برای 30 ثانیه فعال شده و پس از گذشت هر 10 دقیقه مجدد آلارم خواهد زد .

3. برای قطع کردن آلارم می بایست کرکره به طور کامل بسته شود .

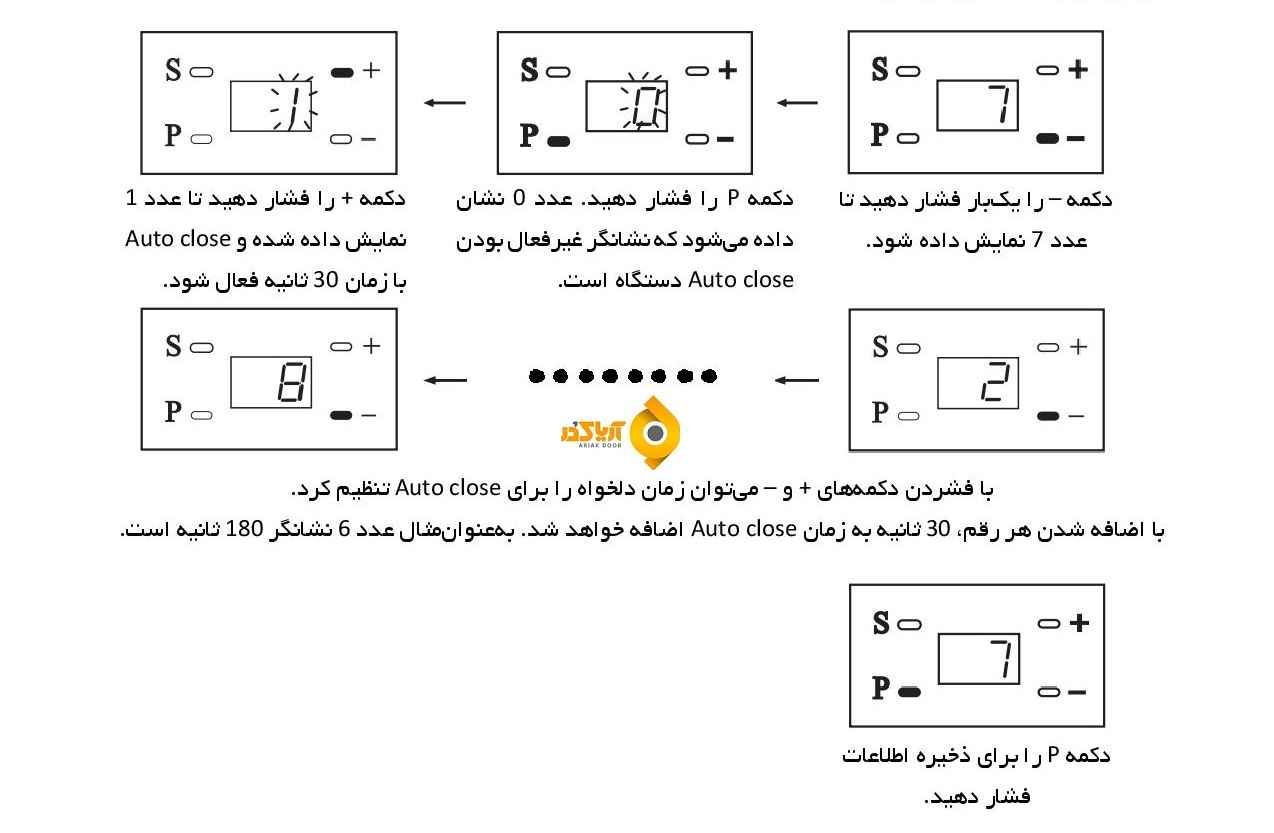

تنظیم زمان بسته شدن اتوماتیک :

نکات :

1. در حالت پیش فرض Auto Close غیر فعال است .

2. حداقل زمان بسته شدن اتوماتیک 30 ثانیه و حداکثر آن 240 ثانیه است .

3. با فعال کردن Auto Close  ، بیست ( 20 ) ثانیه قبل از بسته شدن کرکره ، بازر دستگاه فعال شده و چراغ روشنایی چشمک زن خواهد شد .

4. در زمان بسته شدن کرکره ، بازر همچنان فعال است و چراغ روشنایی دائم روشن می شود . پس از بسته شدن کامل کرکره ، بازر غیر فعال شده و لامپ تا 3 دقیقه بعد از آن روشن خواهد ماند .

تنظیم آلارم سیکل عملکرد 2000 مرتبه دستگاه :

• پس از چند مدت استفاده از دستگاه ، لطفا کرکره را در زمان باز و بسته شدن بررسی کنید تا از لحاظ تراز و هموار بودن مشکلی نداشته باشد .
• فنر را از لحاظ داشتن قدرت کافی برای کشیدن کرکره چک کنید .
• در صورت نیاز بخش های متحرک دستگاه و ریل را که در حرکت کرکره نقش دارند ، روغن کاری نمایید .
• برای قطع کردن آلارم دکمه ریموت را فشرده و حدود 5 ثانیه نگهدارید یا تغذیه ورودی دستگاه را قطع و دوباره وصل نمایید .

​مرحله پایانی :

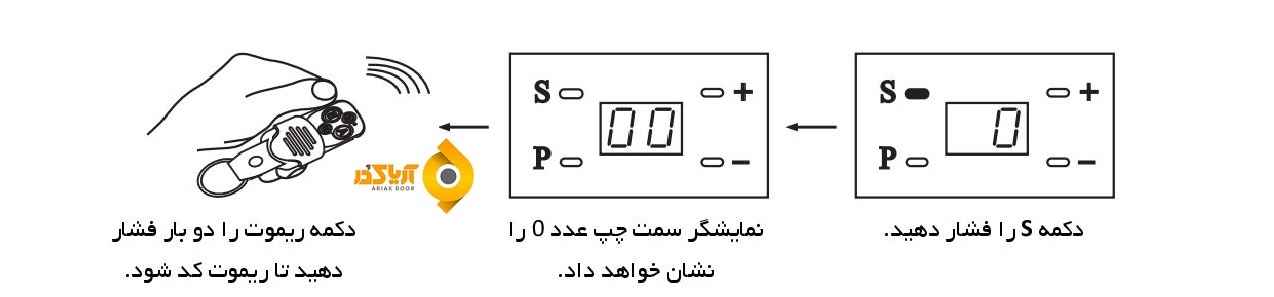

کد دهی ریموت بتا :

توجه :

پس از کد شدن ریموت ، نمایشگر سون سگمنت به حالت قبل باز خواهد گشت . برای کد دهی ریموت های بعدی مراحل فوق را تکرار کنید .

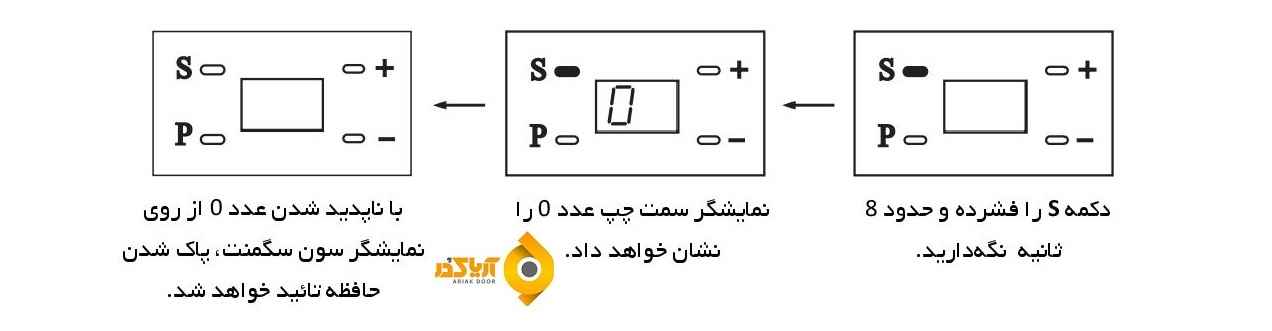

پاک کردن حافظه بتا :

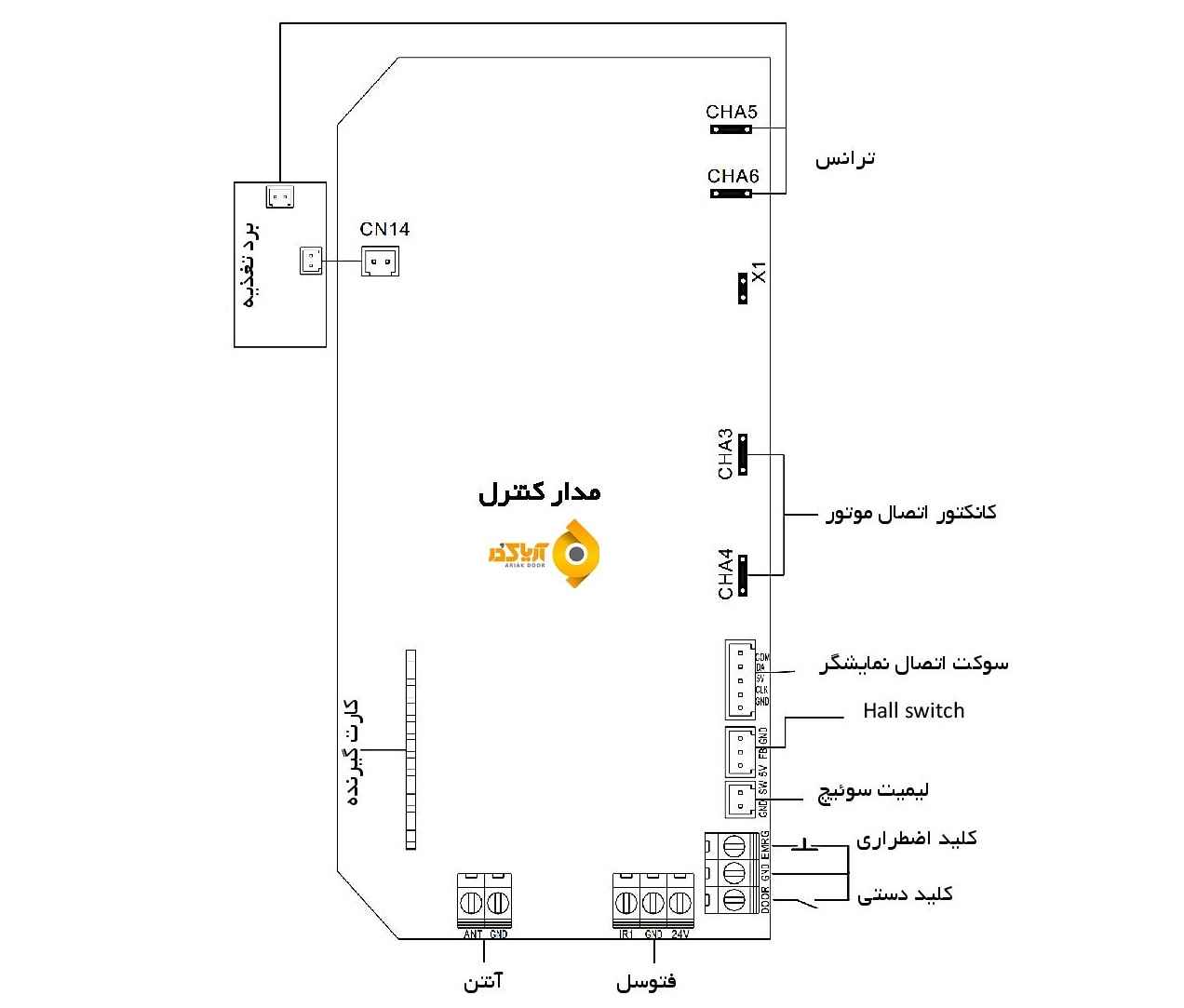

نمای فنی مدار کنترل موتور زیر سقفی بتا :
