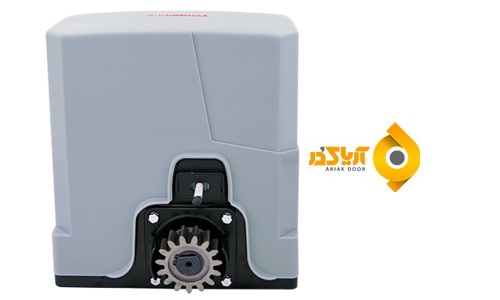

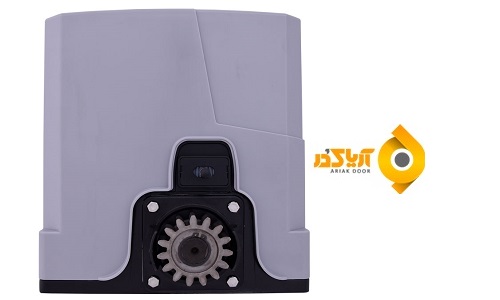

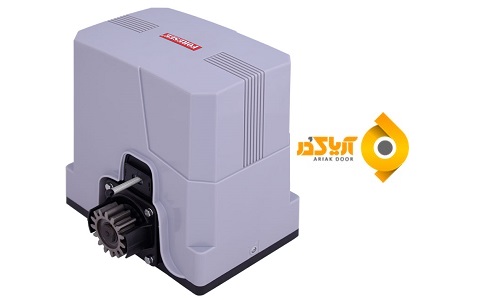

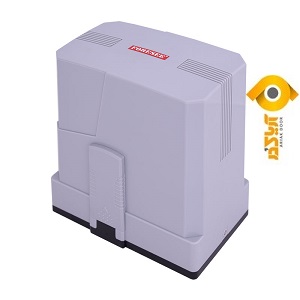

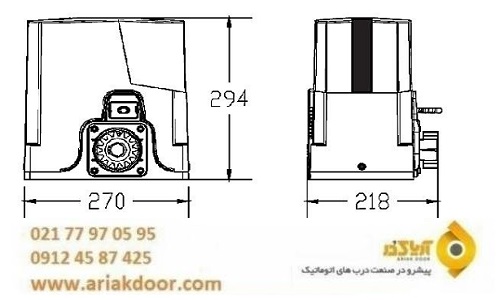

موتور درب ریلی بتا مدل F550

جک ریلی بتا مدل F550 | موتور درب ریلی بتا فورس F550 - قیمت محصول 70/000/000 ریال

  • مناسب جهت درب های ریلی با حداکثر وزن 600 کیلوگرم
  • عملکرد مرکز از طریق ریموت لرنینگ
  • قابلیت تشخیص برخورد با مانع
  • امکان اتصال باطری پشتیبان
  • تنظیم زمان بسته شدن اتوماتیک
  • دارای کلید خلاص کن دستی در هنگام قطع برق
  • مجهز به موتور الکترومکانیک
  • قابلیت نصب قفل برقی

جهت خرید درب ریلی پارکینگ و دریافت قیمت جک ریلی بتا مدل بتا 550 ، قیمت درب ریلی پارکینگ بتا ، قیمت درب کشویی و ریلی بتا ، قیمت موتور درب ریلی بتا ، قیمت درب ریلی اتوماتیک بتا مدل بتا فورس ، قیمت درب اتوماتیک ریلی بتا ، قیمت درب بازکن ریلی بتا ، قیمت درب ریلی برقی بتا ، قیمت درب ورودی ریلی بتا ، قیمت درب ریلی پارکینگ بتا ، قیمت موتور درب ریلی پارکینگ بتا ، بهترین موتور درب ریلی ، قیمت درب ریلی حیاطی بتا ، قیمت در ریلی بتا ، قیمت جک درب ریلی بتا ، قیمت درب ریموت ریلی بتا ، قیمت درب های ریلی برقی بتا ، قیمت درب کشویی حیاط بتا ، قیمت موتور درب برقی ریلی بتا ، قیمت درب اتوماتیک ریلی پارکینگ بتا ، قیمت درب کشویی اتوماتیک بتا ، قیمت درب کشویی برقی بتا ، قیمت جک درب کشویی بتا ، قیمت درب کشویی صنعتی بتا ، قیمت درب کشویی پارکینگ بتا ، قیمت درب های کشویی اتوماتیک بتا ، قیمت درب کشویی بتا مدل f550 با کارشناسان ما در آریاک در تماس حاصل فرمایید .


راهنمای نصب درب ریلی بتا مدل F550 ، نحوه نصب درب ریلی بتا ، راهنمای نصب جک ریلی بتا ، کاتالوگ جک ریلی بتا ، کاتالوگ فارسی جک ریلی بتا ، آموزش نصب درب اتوماتیک ریلی بتا ، کاتالوگ درب ریلی بتا ، راهنمای نصب جک ریلی بتا ، دفترچه نصب جک ریلی بتا ، نصب درب ریلی بتا ، نصب درب کشویی بتا ، راهنمای تنظیم جک ریلی بتا ، برنامه ریزی جک ریلی بتا ، کاتالوگ نصب جک ریلی بتا ، دانلود دفترچه جک ریلی بتا


Beta F550 Installation

راهنمای نصب جک ریلی بتا مدل F550 شرکت آریاک در

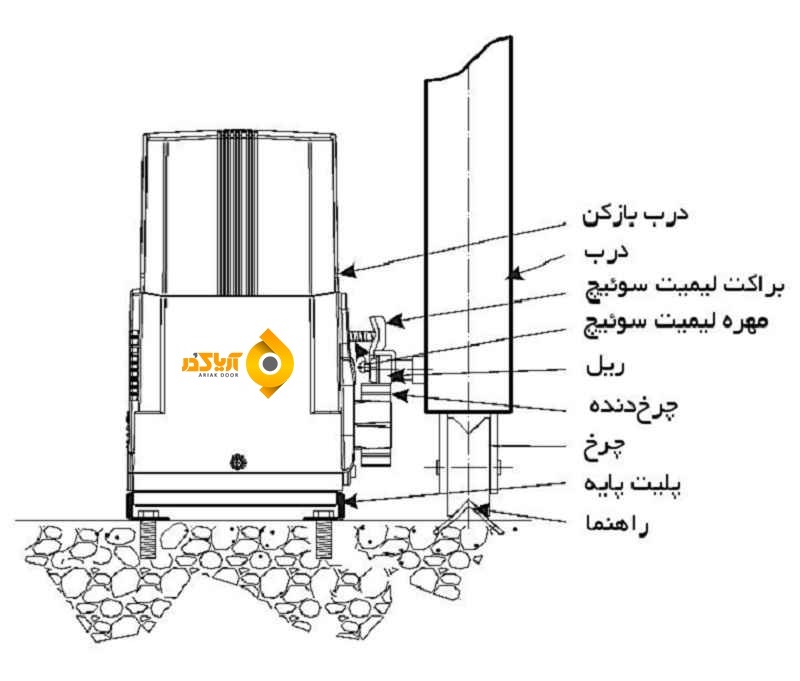

نصب ریل بتا :

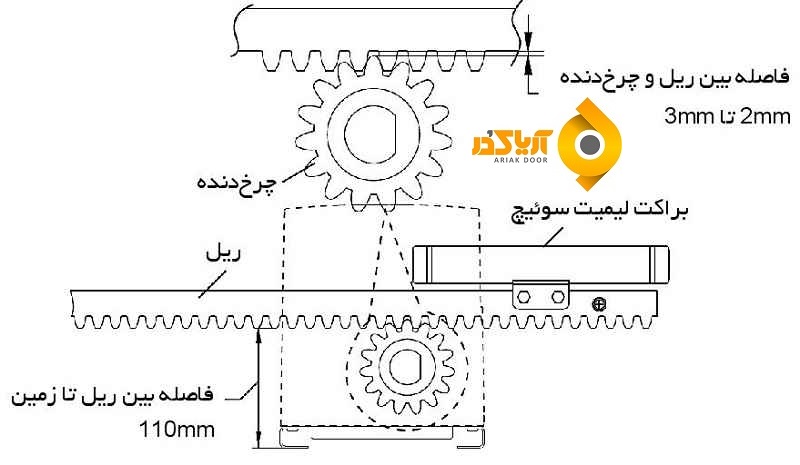

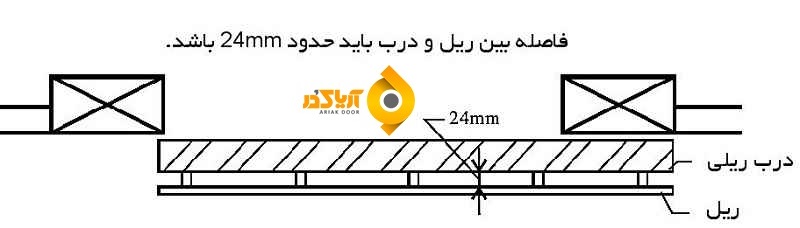

فاصله بین ریل بتا و درب ریلی بتا باید حدود 24mm باشد .

نصب پلیت پایه بتا :

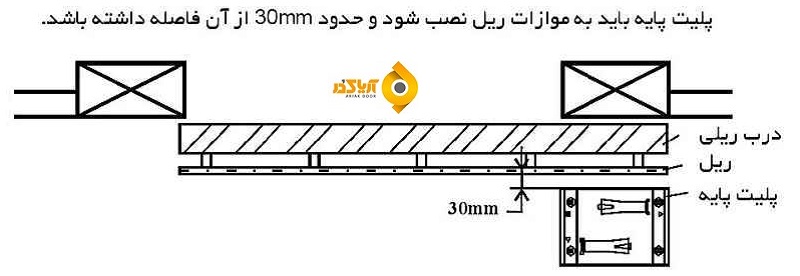

پلیت پایه باید به موازات ریل نصب شود و حدود 30mm از آن فاصله داشته باشد .

نصب درب بازکن بتا :

قبل از نصب کردن درب بازکن بتا مطمئن شوید که درب به راحتی و نرمی حرکت می کند .

فاصله بین ریل بتا و چرخ دنده بتا باید دقیقا مطابق مشخصات بالا باشد . در غیر اینصورت ممکن است عملکرد موتور بتا و عملکرد درب به صورت دستی دچار اختلال شود .

نصب براکت لیمیت سوییچ بتا :

براکت لیمیت سوئیچ بتا را روی ریل قرار داده و آن را توسط پیچ تنظیم ، نصب و محکم نمایید . توجه داشته باشید که براکت لیمیت سوییچ را به طور صحیح نصب کنید . در غیر اینصورت برنامه ریزی مسیر حرکت درب نادرست خواهد بود.

سیستم خلاص کن بتا :

از سیستم خلاص کن بتا می توان در مواقع زیر استفاده کرد ؛

  • در صورت بروز مشکل در برق اصلی که بتوان درب را به صورت دستی باز و بسته کرد .
  • در صورتی که بخواهیم عملکرد درب بازکن بتا را ریست کنیم .
  • در مواقع نیاز به تعمیر و سرویس درب بازکن بتا .

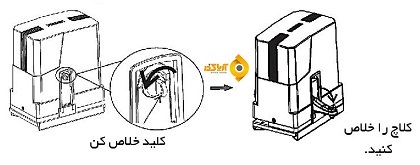

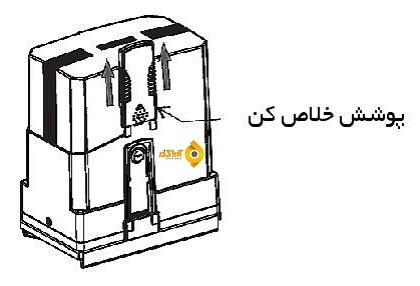

​الف ) پوشش پلاستیکی خلاص کن بتا را باز کنید .

ب) کلید خلاص کن بتا را جهت خلاف عقربه های ساعت چرخانده ، سپس کلاچ را خلاص کنید .

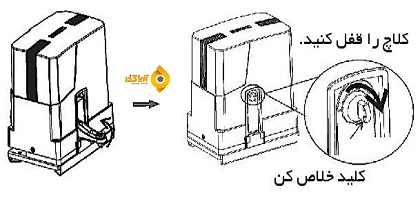

ج) کلاچ را بسته و کلید خلاص کن را در جهت عقربه های ساعت بچرخانید تا کلاچ قفل شود .

توجه : بعد از استفاده از سیستم خلاص کن درب بازکن ، اطمینان حاصل کنید که دستگاه از حالت خلاص خارج شده است .

نمای فنی مرکز کنترل ریلی بتا :

LED های نشانگر وضعیت :

نام LED عملکرد وضعیت ( در صورت نصب صحیح )
LED3 نشانگر وضعیت عملکرد فتوسل دائم روشن
LED4 نشانگر وضعیت لیمیت سوییچ SW1 دائم روشن
LED5 نشانگر وضعیت لیمیت سوییچ SW2 دائم روشن
LED6 نشانگر وضعیت عملکرد شستی تحریک دست در زمان فشردن شستی؛ روشن
LED7 نشانگر وضعیت کلید توقف اضطراری دائم روشن
DL5 نشانگر وضعیت برنامه ریزی دستگاه بخش تنظیم مسیرحرکت مطالعه شود
DL6 نشانگر وضعیت کد دهی ریموت بخش کد دهی ریموت مطالعه شود

فتوسل بتا :

- سیم بندی فتوسل بتا :

- عملکرد فتوسل بتا :

در صورت نصب صحیح فتوسل ، LED3 روشن می شود و در صورت فعال شدن فتوسل ، LED 3 خاموش خواهد شد . وقتی درب در حال بسته شدن است ، اگر مانعی در مقابل فتوسل قرار گیرد ، درب توقف کرده سپس کامل باز می شود . در صورت استفاده نکردن از فتوسل بتا ، کانکتور IR  را توسط یک جامپر به GND متصل نمایید  ( LED3 باید در وضعیت دائم روشن قرار گیرد ) .
