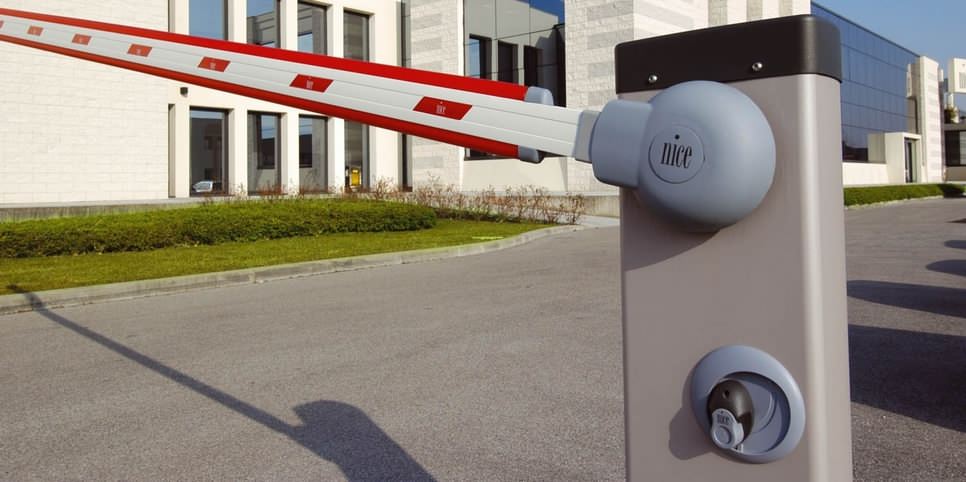

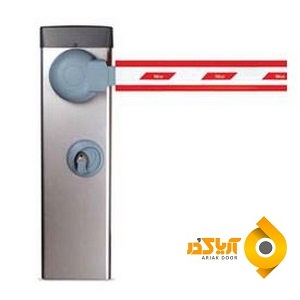

راهبند نایس مدل سیگنو | NICE SIGNO

راهبند بازویی اتوماتیک الکترومکانیک نایس ایتالیا مدل سیگنو

  • راهبند پارکینگ الکترومکانیک با طراحی زیبا و مدرن جهت اماکن عمومی ،مجتمع های مسکونی و محل های صنعتی و اداری
  • حداکثر طول میله تا 6 متر
  • قابلیت تنظیم سرعت
  • عملکرد سیستم در مواقع قطع برق توسط باطری
  • قابلیت تنظیم کاهش سرعت در هنگام باز و بسته شدن
  • سیکل کاری 80%
  • دارای سیستم ایمنی ضد برخورد در هنگام باز و بسته شدن

جهت خرید راهبند و دریافت قیمت راهبند اتوماتیک ، قیمت راهبند پارکینگ ، قیمت راهبند برقی ، قیمت روز راهبند ، قیمت دستگاه راهبند ، قیمت راهبند ، قیمت راهبند نایس ، قیمت راهبند نگهبانی ، قیمت راهبند ترافیکی ، قیمت انواع راهبند ، قیمت فروش انواع راهبند ، فروش راهبند ، لیست قیمت راهبند ، قیمت راهبند کنترلی ، قیمت راهبند کنترل تردد ، قیمت راهبند ترافیکی ، قیمت راهبند هوشمند ، قیمت راهبند خودرویی ، قیمت راهبند الکترومکانیکی با کارشناسان ما در آریاک دُر تماس حاصل فرمایید.

راهنمای نصب راهبند نایس ایتالیا مدل سیگنو ، کاتالوگ فارسی نصب راهبند نایس مدل سیگنو ، نحوه نصب راهبند نایس ایتالیا مدل سیگنو ، آموزش نصب راهبند نایس ایتالیا مدل سیگنو ، طریقه نصب راهبند نایس ایتالیا مدل سیگنو ، نحوه سیم بندی راهبند نایس مدل سیگنو ، راهنمای تعمیرات راهبند نایس ایتالیا مدل سیگنو

 Nice Road Barrier Signo 4 | signo 6 Instalation

راهنمای نصب راهبند نایس ایتالیا مدل Signo 4-6 شرکت آریاک در

توجه : قبل از روشن کردن دستگاه راهبند و تنظیم برد راهبند ابندا باید اهرم راهبند را نصب کنید و فنر بخش مکانیکی را تنظیم کنید .

بعد از نصب اهرم ، دستگاه را خلاص کرده و فنر راهبند را با سفت و شل کردن پیچ تنظیم آن طوری تنظیم می کنیم که وقتی اهرم کاملا باز بود با هل دادن آهسته اهرم باید اهرم به صورت 45 درجه بایستد و کاملا پایین نیاید و وقتی اهرم کاملا پایین بود با هل دادن آهسته ، اهرم باید به صورت 45 درجه بایستد که این عمل با تنظیم دقیق فنر انجام می شود . بعد از تنظیم فنر و اهرم حالا می توانید تنظیم برد و شناسایی کورس اهرم را انجام دهید .

1- بعد از نصب لوازم جانبی راهبند و سیم کشی راهبند طبق نقشه می توانید مراحل بعد را انجام دهید . توجه داشته باشید اگر چشمی دستگاه راهبند را نصب نمی کنید باید توسط سیم ترمینال 11 به 18 و 11 به 17 را جامپر کنید .

2- سه عدد پتانسیومتر برای تنظیم در دستگاه راهبند وجود دارد که کار هر کدام از آنها به شرح زیر می باشد :

TR1 یا TORQUE برای تنظیم مقدار قدرت موتور راهبند می باشد.

TR2 یا SPEED ADJUST برای تنظیم مقدار سرعت موتور می باشد .

TR3 یا PAUSE TIME ADJUST برای تنظیم مقدار تایم برای بسته شدن اتوماتیک راهبند می باشد .

معرفی دیپ سوئیچ های راهبند که 12 عدد می باشند :

2 1
OFF OFF  " دیپ سوییچ 1 و 2 " یعنی فرمان به صورت دستی تنظیم است
OFF ON  یعنی فرمان به صورت نیمه اتوماتیک تنظیم است
ON OFF  یعنی فرمان به صورت اتوماتیک تنظیم است
ON ON  یعنی فرمان به صورت اتوماتیک همیشه بسته شدن درب تنظیم است
ON  " دیپ سوییچ 3 " یعنی دستگاه به صورت مجتمع تنظیم است .یعنی اگر فرمانی ارسال شد فرمان بعدی انجام نمی شود تا زمانی که درب به دوره کامل باز شدن برسد و فرمان بعدی فرمان کامل بسته شدن درب می باشد
ON  " دیپ سوییچ 4 " یعنی فعال شدن فلاشر راهبند به مدت 5 ثانیه قبل از عملکرد فرمان
ON  " دیپ سوییچ 5 " یعنی عملکرد بسته شدن درب بعد از فرمان چشمی
ON  " دیپ سوییچ 6 " یعنی عملکرد باز شدن درب بعد از فرمان چشمی
ON  " دیپ سوییچ 7 " یعنی فعال کردن فتوتست
ON  " دیپ سوییچ 8 " یعنی فعال شدن فشار جزئی درب بعد از بسته شدن و فعال ماندن فرمان قفل برقی
ON  " دیپ سوییچ 9 " فعال شدن چراغ ترافیک یک طرفه روی اهرم
ON  " دیپ سوییچ 10 " فعال شدن چراغ ترافیک دوطرفه روی اهرم
ON  " دیپ سوییچ 11 و 12 " این دو دیپ سوییچ برای پاک کردن برنامه و برای وارد شدن به برنامه می باشد

روش شناسایی کورس اهرم راهبند به صورت اتوماتیک :

1- اهرم راهبند را در حالت وسط قرار دهید و سپس دیپ سوییچ 1 و 11 را روشن کنید .

2- کلید Close را فشار دهید تا اهرم راهبند شروع به بسته شدن آهسته نماید ، بعد کلید را رها کنید و بعد از آن اهرم شروع به باز شدن سریع می نماید و مجددا اهرم به سمت بسته شدن سریع حرکت کرده و در انتها Stop می کند . یعنی کورس راهبند انجام شده است . توجه داشته باشید در حالت شناسایی کورس راهبند ، اولین حرکت اهرم به سمت بسته شدن می باشد که اگر برعکس بود دستور را متوقف کنید و سیم سوکت موتور را برعکس نمایید .

3- در انتهای کار دیپ سوییچ 11 را خاموش کنید .

روش پاک کردن برنامه کورس راهبند :

1- دیپ سوییچ 1 و 11 و 12 را روشن کنید .

2- کلید Stop را نگه داشته تا چراغ Ok شروع به چشمک زدن سریع نماید ، بعد کلید Stop را رها کنید .

3- کلید های Close و Open را با هم یک لحظه فشار داده و رها کنید و به مدت 10 ثانیه صبر کنید .

4- دیپ سوییچ 11 و 12 را خاموش کنید .
