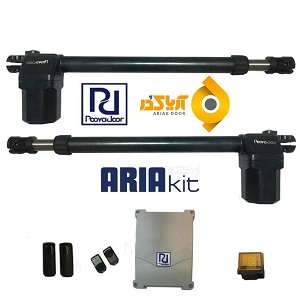

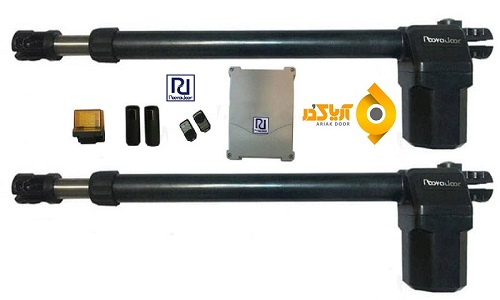

جک پارکینگی آریا - قیمت محصول 42/000/000 ریال

مناسب برای درب های دو لنگه با حداکثر طول هر لنگه 2 متر و وزن هر لنگه 350 کیلوگرم کارکردی نرم و بی صدا گیربکس با مقاومت بالا و ضد سایش دارای حرکت کند شونده در هنگام باز و بسته شدن شفت استیل و ماردون فولادی قطر  16  قابلیت بسته شدن اتوماتیک درب با تنظیم زمان دلخواه مجهز به خلاص کن مکانیکی با کارکردی ایمن و ساده در مواقع اضطراری

جهت خرید جک پارکینگی آریا و دریافت قیمت درب اتوماتیک آریا ، قیمت جک آریا 400 ، لیست قیمت جک برقی آریا ، جک درب آریا ، فروش جک پارکینگی آریا ، قیمت جک درب aria ، قیمت جک آریا ، قیمت جک بازویی آریا ، نمایندگی جک آریا در تهران ، شرکت جک آریا ، جک درب پارکینگ ایرانی ، قیمت جک درب پارکینگ آریا ، شرکت آریا ، جک دروازه آریا ، قیمت درب کنترلی آریا ، قیمت انواع جک آریا ، جک درب پارکینگ آریا ، جک پویا در ، قیمت درب بازکن آریا ، نمایندگی جک پارکینگی آریا ، مشخصات فنی جک آریا ، لیست قیمت جک بازویی آریا ، قیمت جک جک پارکینگ آریا ، قیمت جک آریا 400 و قیمت جک آریا 600 با کارشناسان ما در آریاک در تماس حاصل فرمایید .

راهنمای نصب جک aria ، دفترچه نصب جک آریا ، نصب جک برقی آریا ، راهنمای نصب جک آریا ، کاتالوگ جک آریا ، آموزش نصب جک آریا ، کاتالوگ فارسی نصب جک آریا ، کاتالوگ نصب جک آریا ، دفترچه راهنمای جک آریا ، کاتالوگ جک aria ، سیم بندی جک آریا ، برد جک آریا ، دانلود کاتالوگ جک آریا ، راهنمای عیب یابی جک آریا ، طریقه نصب جک آریا 400 و آریا 600

راهنمای نصب جک آریا شرکت آریاک در

نصب مکانیکی جک آریا :

اپراتور آریا متشکل از یک موتور الکتریکی ، گیربکس و ماردون برای انتقال نیرو به درب می باشد که همگی در یک محفظه آلومینیومی قرار گرفته است . موتور دارای قفل مکانیکی می باشد و بنابراین در صورتی که درب در محدوده ابعاد و وزن مشخص شده در کاتالوگ باشد نیازی به نصب قفل الکتریکی نیست .

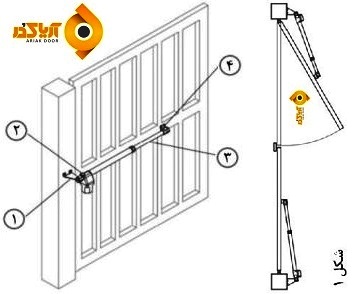

نحوه اتصال اپراتور آریا به درب در شکل 1 نشان داده شده است .

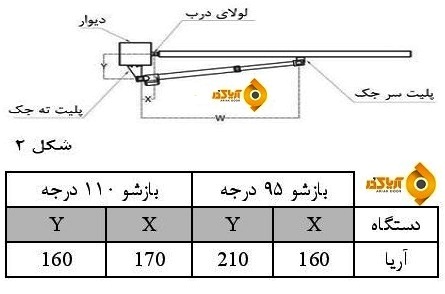

فاصله پین ته جک تا لولای درب در میزان زاویه حرکت درب اثر گذار است . این اندازه ها با پارامتر X و Y در شکل 2 نشان داده شده است .

مقادیر X و Y در جدول زیر مشخص کننده فاصله پین ته جک تا لولای درب می باشد که برای دو حالت 95 و 110 درجه بازشو بیان شده است .

روش نصب جک آریا :

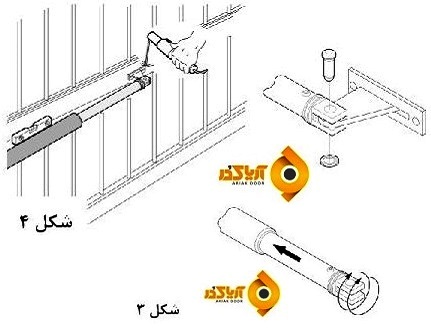

ابتدا پلیت ته جک آریا را مطابق ابعاد داده شده در جدول فوق به دیوار متصل کنید ( جوش دهید ) . سپس اپراتور را به کمک پین در نظر گرفته شده برای ته جک به پایه پلیت متصل کنید . جک آریا را خلاص کنید و شفت جک را به صورت کامل جمع کنید ( شفت به صورت کامل داخل باشد ) .

درب را تا زاویه مورد نظر باز کنید . بر اساس مقادیر X و Y و زاویه بازشو متناسب با آنها  ( مطابق با شکل 2 ) .

پلیت سر جک را بر روی اپراتور قرار دهید و جک را روی درب قرار داده و محل قرار گیری پلیت سر جک را علامت بزنید . سپس پلیت سر جک را به درب جوش دهید به نحوی که جک کاملا به صورت افقی قرار گرفته باشد.

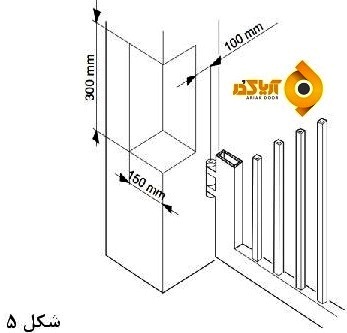

توجه : در صورتیکه پشت درب فضای کافی برای قرار دادن جک وجود نداشته باشد ، حداقل فضای لازم برای جک آریا مطابق شکل 5 می باشد .
