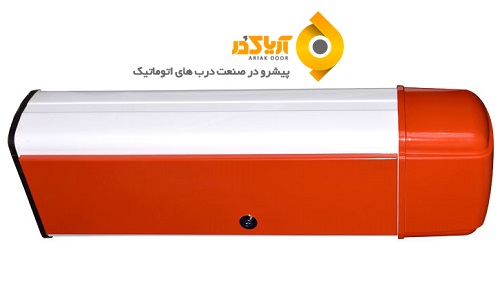

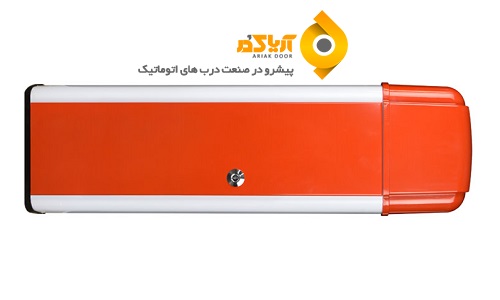

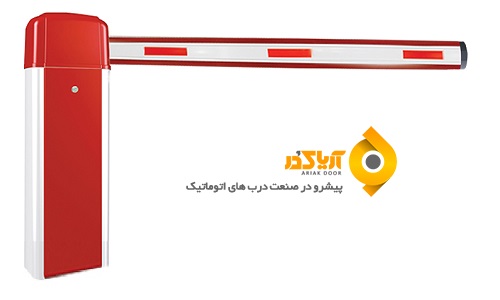

راهبند بتا مدل بی400 | BETA B-400

راهبند اتوماتیک بازویی الکترومکانیک بتا مدل بی400 - قیمت محصول 210/000/000 ریال

  • راهبند بازویی هوشمند الکترومکانیک با طول بازوی 4 تا 6 متر
  • مجهز به سیستم ضد برخورد
  • دارای میله آلومینیومی فابریک تلسکوپی 6 متری قابل تنظیم
  • خلاص کن دستی در هنگام قطع برق
  • قابل تنظیم بودن نیروی مورد نیاز در هنگام باز و بسته شدن
  • قابلیت کارکرد پیوسته بدون پروتکشن حرارتی
  • تناوب کاری 100 بار متوالی و دور موتور 2800 دور در دقیقه
  • قابلیت اتصال به کامپیوتر و پشتیبانی از لیمیت سوئیچ و فتوسل

جهت خرید راهبند و دریافت قیمت راهبند اتوماتیک ، قیمت راهبند پارکینگ ، قیمت راهبند برقی ، قیمت روز راهبند ، قیمت دستگاه راهبند ، قیمت راهبند ، قیمت راهبند بتا ، قیمت راهبند نگهبانی ، قیمت راهبند ترافیکی ، قیمت انواع راهبند ، قیمت فروش انواع راهبند ، فروش راهبند ، لیست قیمت راهبند ، قیمت راهبند کنترلی ، قیمت راهبند کنترل تردد ، قیمت راهبند ترافیکی ، قیمت راهبند هوشمند ، قیمت بوم راهبند ، قیمت راهبند خودرویی ، قیمت راهبند الکترومکانیکی با کارشناسان ما در آریاک دُر تماس حاصل فرمایید.


آموزش نصب راهبند بتا ، راهنمای نصب راهبند بتا مدل بی 400 ، کاتالوگ فارسی نصب راهبند بتا مدل بی 400 ، کاتالوگ راهبند بتا ، نحوه نصب راهبند بتا مدل بی 400 ، طریقه نصب راهبند بتا مدل بی 400 ، نحوه سیم بندی راهبند بتا مدل بی 400 ، راهنمای تعمیرات راهبند بتا مدل بی 400


Beta Road Barrier B400 Installation

راهنمای نصب راهبند بتا مدل بی 400 شرکت آریاک در

نصب و تنظیم راهبند بتا

نصب راهبند بتا بر روی زمین :

نصب میله راهبند بتا و تنظیم فنر متناسب با طول میله راهبند بتا :

تنظیم محدوده عملکرد راهبند بتا :

حرکت راهبند بتا توسط لیمیت سوییچ های مغناطیسی کنترل می شود و محل بهینه آنها در کارخانه تنظیم شده است . تنظیم لیمیت سوئیچ ها را تغییر ندهید .

خلاص کن دستی راهبند بتا :

جهت خلاص کردن راهبند ، خلاص کن را در جهت عقربه های ساعت بچرخانید . با این عمل موتور راهبند بتا خلاص شده و بوم را می توان دستی بالا و پایین حرکت داد .

جهت خارج نمودن موتور راهبند از حالت خلاص ، خلاص کن را خلاف عقربه های ساعت بچرخانید .

نکته : حرکت راهبند توسط لیمیت سوییچ مغناطیسی کنترل می شود و محل مناسب آنها در کارخانه تنظیم شده است . تنظیم لیمیت سوئیچ ها را تغییر ندهید .

تنظیم مکان افقی و عمودی میله راهبند بتا :

  • مهره های تنظیم را شل نمایید .
  • پیچ تنظیم را به اندازه مورد نیاز بچرخانید .

 میله راهبند را چک کنید ، در صورت موازی بودن میله راهبند با سطح زمین مهره ها را محکم نمایید .

تجهیزات ایمنی راهبند بتا :

در ابتدا لیمیت سوییچ های راهبند بتا و مرکز کنترل بتا را وصل کنید .

سپس فتوسل بتا و لوپ دتکتور Loop Detector  و ولتاژ تغذیه را وصل کنید .

نمای فنی مرکز کنترل راهبند بتا :

توجه :

در صورت استفاده کردن از کارتخوان برای باز کردن راهبند بتا ، خروجی رله کارت خوان را به Open و Com وصل نمایید .

در صورت استفاده نکردن از کلید Stop ، حتما این کانکتور را به Com اتصال کوتاه کنید .

در هنگام استفاده از Push اگر گیت راهبند بتا در حال باز شدن باشد و کلید Push فشرده شود راهبند به باز شدن ادامه خواهد داد ، ولی دز زمان بسته شدن با فشردن کلید Push راهبند ایست کرده ، سپس بوم راهبند باز خواهد شد .

دیپ سوییچ S2 :

دیپ سوییچ 1 : On فعال کردن بسته شدن اتوماتیک ( Auto Close )

دیپ سوییچ 1 : On غیر فعال کردن بسته شدن اتوماتیک ( Auto Close )

برای تنظیم زمان Auto Close از پتانسیومتر VR2 استفاده نمایید . برای افزایش زمان Auto Close پتانسیومتر را در جهت عقربه های ساعت بچرخانید .

دیپ سوییچ 2 : On فقط فلاشر قرمز در هر دو زمان باز و بسته شدن روشن می شود .

دیپ سوییچ 2 : Off فقط فلاشر سبز در هنگام باز شدن و فلاشر قرمز در حین بسته شدن روشن خواهند شد .

جامپر Pin1 :

Off : فعال کردن تشخیص مانع

On : غیر فعال کردن تشخیص مانع

میزان حساسیت تشخیص مانع در هنگام برخورد با مانع را به کمک پتانسیومتر VR1 تنظیم نمایید .

اتصال لوازم جانبی راهبند بتا :

فتوسل بتا ( چشم الکترونیکی بتا )

اگر راهبند در حال بسته شدن باشد با قرار گرفتن مانع در معرض دید فتوسل ، راهبند باز خواهد شد و اگر باز باشد با دیدن مانع همچنان باز خواهد ماند .

توجه : در صورت استفاده از ترمینال Photo برای اتصال فتوسل یا Loop Detector Nc  اگر Auto Close فعال شود پس از گذشت زمان تنظیم شده گیت راهبند به صورت اتوماتیک بسته خواهد شد . زمان Auto Close بین 1 تا 99 ثانیه قابل تنظیم است .

Loop Detector :

Loop Detector Nc : اگر راهبند در حال بسته شدن باشد با قرار گرفتن خودرو در محدوده حلقه ، راهبند باز خواهد شد و اگر باز باشد تا عبور خودرو از محدوده حلقه گیت باز خواهد ماند .

Loop Detector No : اگر خودرو در محدوده حلقه قرار گیرد راهبند باز خواهد شد و با عبور خودرو راهبند فورا بسته خواهد شد .

توجه : برای استفاده از Auto Close  ، Loop Detector No  باید Off باشد .

کد دادن ریموت بتا به سیستم راهبند بتا :

دکمه Learn روی برد کنترلی بتا را فشرده و نگهدارید تا نشان دهنده Learn Led روشن شود . سپس دکمه دلخواه از ریموت کنترل را فشار داده و نگه دارید تا Learn Led چشمک زده و سپس خاموش شود . در این حالت ریموت بتا با کد دلخواه برنامه ریزی می شود ( ریموت های دیگر را نیز به همین روش ذخیره کنید ) .

پاک کردن تمامی ریموت های راهبند بتا :

دکمه Learn روی برد کنترلی بتا را فشرده و نگهدارید تا Learn Led روشن و سپس خاموش شود . تمام ریموت ها از حافظه پاک می شوند .


عیب یابی راهبند بتا - سوالات متداول راهبند بتا :



1-میله راهبند کامل بسته شده ولی پس از گذشت مدت زمان کوتاهی باز می شود ، مشکل چیست ؟
چنانچه میله راهبند پایین آمد ، ایستاد و پس از مدت زمان کوتاهی رو به بالا حرکت کرد ، دیپ سوییچ Auto Close را در حالت قرار دهید . در صورتی که مشکل رفع شد حکایت از این دارد که سیمهای بالا و پایین موتور راهبند جابه جا بسته شده است و نیاز به تصحیح سیم بندی دارد .
2-میله راهبند بسته شده و به محض بسته شدن باز می شود ، مشکل چیست ؟
حساسیت تشخیص مانع راهبند زیاد می باشد  و می بایست بوسیله پتانسیومتر Force حساسیت تشخیص مانع راهبند را کم کنید . قابل ذکر است که راهبند های بتا دارای سیستم تشخیص مانع می باشند و حساسیت آن قابل تنظیم می باشد .
3-میله راهبند بسته شده و سپس خود به خود با سرعت کم و آهسته رو به بالا حرکت می کند ، مشکل چیست ؟
موارد زیر را برای رفع این مشکل بررسی نمایید :
الف-کشش بیش از حد فنر راهبند می تواند باعث کشیده شدن میله راهبند و بوجود آمدن ایراد مذکور شود . در این صورت با تنظیم کشش فنر می توان ایراد را برطرف نمود .
ب-در صورتی که با تنظیم فنر راهبند مشکل برطرف نشد ، خرابی از گیربکس راهبند است و نیاز به تعمیر دارد .
4-میله راهبند باز شده و پس از سپری شدن مدت زمان Auto Close و یا با فرمان دادن شروع به بسته شدن می کند ، اما در طول مسیر و قبل از بسته شدن کامل ، بدون فرمان دادن ، خود به خود دوباره باز می شود ، مشکل چیست ؟
حساسیت تشخیص مانع راهبند بیش از حد مجاز زیاد است و باید توسط پتانسیومتر Force میزان حساسیت تشخیص مانع را کاهش دهید .
5-آیا راهبند های بتا دارای سیستم بسته شدن اتوماتیک (Auto Close ) هستند ؟
بله . تمامی راهبند های بتا دارای سیستم بسته شدن اتوماتیک می باشند . جهت فعال کردن این قابلیت ، دیپ سوییچ مربوط به Auto Close را ( با توجه به مدل ذکر شده در زیر ) On کرده و به کمک پتانسیومتر مدت VR2 زمان آن را تنظیم نمایید . برای افزایش زمان بسته شدن اتوماتیک VR2 را در جهت عقربه های ساعت و برای کاهش آن در جهت خلاف عقربه های ساعت بچرخانید .
الف-راهبند مدل B502 ، B501 ، B400 : دیپ سوییچ یک مربوط به Auto Close است .
ب-راهبند مدل B300 : دیپ سوییچ دو مربوط به Auto Close است .
6-مدت زمان باز شدن بوم راهبند چقدر است ؟
مدت زمان عملکرد تمامی راهبند های بتا 6 ثانیه است .
7-قسمت تحریک دست راهبند عمل نمی کند ، مشکل چیست ؟
لطفا موارد زیر را بررسی کنید :
الف-کانکتور Com و Stop باید به یکدیگر جامپر باشند (با سیم اتصال کوتاه شوند) . در صورت جامپر نبودن ، عملکرد مدار هم با ریموت و هم با تحریک دست به درستی انجام نخواهد شد .
ب-در صورت جامپر بودن Com و Stop ، کانکتور مربوط به چشم ایمنی ( فتوسل ) را بررسی نمایید . در صورت نصب فتوسل از صحت عملکرد آن اطمینان حاصل کنید ، در صورتی که فتوسل نصب نشده است ، این کانکتور باید به Gnd جامپر شود .
ج-در صورت برطرف نشدن مشکل ، مرکز کنترل راهبند را جهت بررسی و رفع ایراد به شرکت ارسال نمایید .
