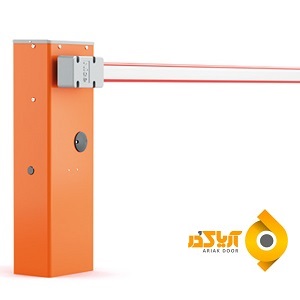

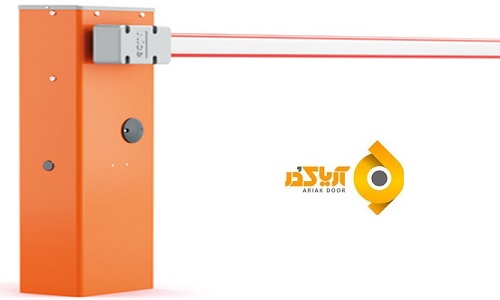

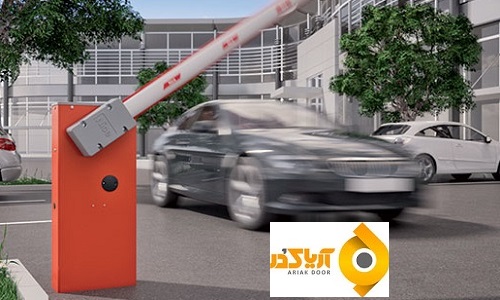

راهبند اتوماتیک اهرمی الکترومکانیک نایس ایتالیا مدل واید
 |
 |
|
جهت خرید راهبند و دریافت قیمت راهبند پارکینگ ، قیمت راهبند نایس ، قیمت راهبند اتوماتیک ، قیمت راهبند ، قیمت راهبند بازویی نایس مدل واید ، قیمت راهبند نگهبانی نایس ، قیمت راهبند ترافیکی ، قیمت انواع راهبند ، قیمت راهبند کنترلی ، لیست قیمت راهبند ، فروش راهبند ، قیمت دستگاه راهبند ، قیمت راهبند بازویی نایس ، قیمت روز راهبند ، قیمت راهبند میله ای نایس ، قیمت راهبند برقی ، قیمت راهبند ترافیکی ، قیمت راهبند هوشمند ، قیمت راهبند خودرویی ، قیمت راهبند الکترومکانیکی ، قیمت راهبند کنترل تردد با کارشناسان ما در آریاک در تماس حاصل فرمایید .
نحوه نصب راهبند نایس ایتالیا مدل واید ، راهنمای نصب راهبند نایس ایتالیا مدل واید ، نحوه سیم بندی راهبند نایس مدل واید ، آموزش نصب راهبند نایس ایتالیا مدل واید ، راهنمای تعمیرات راهبند نایس واید ، کاتالوگ فارسی نصب راهبند نایس مدل واید ، طریقه نصب راهبند نایس ایتالیا مدل واید
| Nice Road Barrier Wide4 | Wide6 Installation |

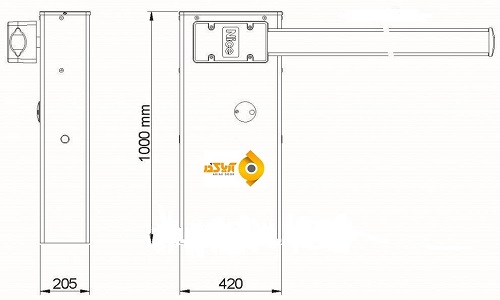

راهنمای نصب راهبند نایس ایتالیا مدل واید WIDE 4-6 شرکت آریاک در
توجه: قبل از روشن کردن دستگاه واید و تنظیم برد راهبند ابتدا باید اهرم را نصب کنید و فنر بخش مکانیکی را تنظیم کنید .
1. بعد از نصب اهرم ، دستگاه را خلاص کرده و فنر را با سفت و شل کردن پیچ تنظیم آن طوری تنظیم می کنیم که وقتی اهرم کاملا باز بود با هل دادن آهسته ، اهرم باید به صورت 45 درجه بایستد و کاملا پایین نیاید و وقتی اهرم کاملا پایین بود با هل دادن آهسته ، اهرم باید به صورت 45 درجه بایستد که این عمل با تنظیم دقیق فنر انجام می شود . بعد از تنظیم فنر و اهرم باید اهرم در حالت وسط قرار داده شود و دستگاه را از حالت خلاص در آورده و قفل کنید . حالا می توانید تنظیم برد و شناسایی کورس اهرم را انجام دهید .
2. بعد از نصب لوازم جانبی و سیم کشی طبق نقشه می توانید مراحل بعد را انجام دهید . توجه داشته باشید برد واید قابلیت نصب دو جفت چشمی را دارد به نام PHOTO و PHOTO2 که چشمی PHOTO برای امنیت و تشخیص مانع می باشد که باید حتما نصب گردد . اما چشمی PHOTO2 که حدود یک متر جلوتر از دستگاه نصب می شود و کار این چشمی این است که بعد از رسیدن یا قرار گرفتن خودرو به PHOTO2 این چشمی فرمان باز شدن اهرم را صادر می کند و معمولا در جاهای خاصی مورد استفاده قرار می گیرد . در هر صورت اگر چشمی PHOTO2 را نصب نمی کنید باید ترمینال های 12 و 6 را توسط سیم جامپر کنید .
3. اگر کلید سوییچ را نصب نمی کنید باید ترمینال های 7 و 10 را توسط سیم جامپر کنید .
---
4. در این کنترل یونیت 4 عدد پتانسیومتر یا پیچ تنظیم و 10 عدد دیپ سوییچ برای تنظیم دستگاه وجود دارد که به شرح زیرمی باشد .
---
عملکرد پتانسیومترها
1. TP تنظیم مقدار تایم برای بسته شدن اهرم راهبند واید در حالت اتوماتیک بسته شدن درب ( در صورتی که دیپ سوییچ های 1 و 2 روشن باشند ).
2. FL برای تنظیم مقدار قدرت چپ گرد موتور . توجه داشته باشید اگر قدرت موتور بیش از حد بالا باشد در موقع پایین آمدن ، اهرم ضربه خواهد زد و همچنین اگر قدرت موتور پایین تر از حد باشد اهرم آهسته تر و به زور حرکت خواهد کرد .
3. FR برای تنظیم مقدار قدرت راستگرد موتور . توجه داشته باشید اگر قدرت موتور بیش از حد بالا باشد در موقع بالا آمدن ، اهرم ضربه خواهد زد و همچنین قدرت موتور پایین تر از حد باشد اهرم آهسته تر و به زور حرکت خواهد کرد .
پتانسیومترهای FL و FR برای تنظیم به دقت و تجربه بالا نیاز دارد که با کمی تمرین به نتیجه مطلوب خواهید رسید .
4. L برای تنظیم حساسیت مقدار جریانی که موتور می کشد . یعنی این پتانسیومتر باید طوری تنظیم شود وقتی اهرم راهبند نایس در آخرین مرحله باز و بسته شدن قرار گرفت جریان موتور قطع شود . اگر این پتانسیومتر درست تنظیم نشود ، موقع حرکت اهرم چه در حالت باز و چه در حالت بسته شدن هنوز به مرحله پایانی نرسیده جریان موتور قطع می شود و اهرم می ایستد . یا وقتی که اهرم کاملا باز یا بسته شد هنوز داخل موتور جریان برقرار است و موتور در حال کار کردن است و این باعث صدمه زدن به گیربکس راهبند نایس و خود موتور راهبند نایس می شود .
تنظیم و عملکرد دیپ سوییچ ها
2 1 ( دیپ سوییچ 2 و 1 )
OFF OFF یعنی فرمان به صورت دستی تنظیم است .
ON OFF یعنی فرمان به صورت نیمه اتوماتیک تنظیم است .
OFF ON یعنی فرمان به صورت اتوماتیک تنظیم است .
ON ON یعنی فرمان به صورت اتوماتیک همیشه بسته شدن درب تنظیم است .
